کنتاکتور مناسب موتور الکتریکی چگونه انتخاب می‌شود؟ جدول انتخاب کنتاکتور موتور

+۱۲۰۰موتور راه اندازی شده

۱۰۰٪راهنمای استاندارد

۱۵ سالتجربه فنی

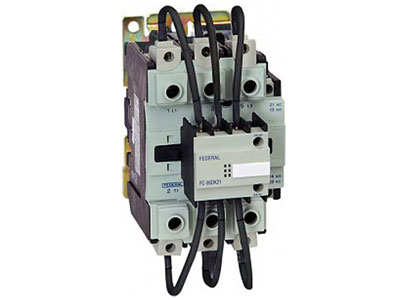

در قلب هر سیستم صنعتی که از موتورهای الکتریکی استفاده می کند، کنتاکتور نقشی حیاتی ایفا می کند. این قطعه الکترومکانیکی مسئول قطع و وصل جریان برق به موتور است و انتخاب نادرست آن می تواند منجر به آسیب های جدی، از سوختن موتور گرفته تا توقف کامل خط تولید شود. اهمیت این موضوع به خصوص در صنایعی که با ماشین آلات سنگین و فرآیندهای حساس سروکار دارند، دوچندان می شود. این راهنمای جامع به شما کمک می کند تا با درک عمیق از اصول انتخاب کنتاکتور، تصمیمی آگاهانه و اقتصادی بگیرید. هدف ما این است که با ارائه اطلاعات دقیق و تخصصی، شما را در مسیر انتخاب کنتاکتور مناسب موتور الکتریکی یاری کنیم.

🧭 تحلیل پلاک موتور توان و ولتاژ موتور را بشناسید.

⏱️ نوع بار و رده بهره برداری AC-3، AC-4 و AC-1.

💰 جریان راه اندازی و شرایط محیط و جریان اولیه.

تحلیل پلاک موتور (توان و ولتاژ)

پلاک موتور، شناسنامه آن است و اطلاعات حیاتی برای انتخاب کنتاکتور را در خود جای داده است. مهم ترین اطلاعاتی که باید از پلاک موتور استخراج کنید، توان نامی (بر حسب کیلووات یا اسب بخار) و ولتاژ نامی (بر حسب ولت) است. توان موتور مستقیما بر جریان نامی آن تاثیر می گذارد و ولتاژ نیز تعیین کننده ولتاژ کاری کنتاکتور خواهد بود. همچنین، ضریب توان (Cos φ) و بازده موتور (η) نیز در محاسبات دقیق جریان نقش دارند. اطمینان از مطابقت ولتاژ کنتاکتور با ولتاژ مدار و موتور بسیار مهم است. برای مثال، یک موتور سه فاز ۳۸۰ ولت نیاز به کنتاکتوری دارد که برای این ولتاژ طراحی شده باشد. در صورتی که ولتاژ بوبین کنتاکتور با ولتاژ مدار فرمان همخوانی نداشته باشد، عملا کنتاکتور قادر به عملکرد صحیح نخواهد بود.

نوع بار و رده بهره برداری (AC-3, AC-4, AC-1)

رده بهره برداری (Utilization Category) یکی از مهم ترین فاکتورها در انتخاب کنتاکتور است که نوع باری که کنتاکتور قرار است کنترل کند را مشخص می کند. این رده ها توسط استانداردهای بین المللی مانند IEC تعیین شده اند و نشان دهنده توانایی کنتاکتور در تحمل جریان های مختلف در شرایط خاص هستند. انتخاب رده بهره برداری صحیح، تضمین کننده عمر مفید و عملکرد قابل اعتماد کنتاکتور است.

✅ رده AC-3 (موتورهای قفس سنجابی) برای موتورهایی که در حین کار قطع و وصل می شوند. تحمل جریان راه اندازی (۵ تا ۷ برابر جریان نامی) را دارد و نیازی به ضریب اضافه نیست.

⚠️ رده AC-4 (موتورهای چپ گرد-راست گرد) برای موتورهایی با قطع و وصل مکرر در لحظه استارت (اینچینگ). باید کنتاکتور ۱ یا ۲ رنج بالاتر انتخاب شود.

رده AC-1 نیز برای بارهای اهمی مانند هیترها و روشنایی استفاده می شود و جریان نامی آن معمولا بالاتر از AC-3 است، اما برای موتورها مناسب نیست.

جریان راه اندازی و شرایط محیطی

جریان راه اندازی (Starting Current) موتورهای الکتریکی، به خصوص موتورهای القایی، می تواند به مراتب بیشتر از جریان نامی آنها باشد (گاهی تا ۷ برابر). کنتاکتور انتخابی باید بتواند این جریان لحظه ای بالا را بدون آسیب دیدن تحمل کند. اینجاست که رده بهره برداری AC-3 اهمیت پیدا می کند، زیرا کنتاکتورهای AC-3 به طور ذاتی برای تحمل این پیک های جریان طراحی شده اند. علاوه بر این، شرایط محیطی نیز در انتخاب کنتاکتور تاثیرگذار است. دمای محیط، رطوبت، وجود گرد و غبار، و مواد خورنده می توانند بر عملکرد و عمر کنتاکتور تاثیر بگذارند. برای محیط های با شرایط سخت، کنتاکتورهایی با درجه حفاظت (IP rating) بالاتر و مقاومت بیشتر در برابر عوامل محیطی باید انتخاب شوند. همچنین، ارتفاع از سطح دریا نیز می تواند بر ظرفیت جریان دهی کنتاکتور تاثیر بگذارد و در ارتفاعات بالا، ممکن است نیاز به انتخاب کنتاکتور با رنج کمی بالاتر باشد.

1️⃣ توان موتورتبدیل به وات

2️⃣ جریان نامیمحاسبه بر حسب آمپر

3️⃣ رده بهره برداریانتخاب صحیح

4️⃣ ولتاژ بوبینمطابقت با مدار فرمان

گام اول: بدست آوردن توان موتور بر حسب وات

ابتدا باید توان نامی موتور را از پلاک آن استخراج کنید. این توان ممکن است بر حسب کیلووات (KW) یا اسب بخار (HP) نمایش داده شود. برای یکسان سازی محاسبات، بهتر است توان را به وات تبدیل کنید:

• اگر توان بر حسب اسب بخار است: توان (وات) = توان (اسب بخار) × 746
• اگر توان بر حسب کیلووات است: توان (وات) = توان (کیلووات) × 1000

گام دوم: بدست آوردن جریان موتور بر حسب آمپر

پس از تعیین توان بر حسب وات، می توانید جریان نامی موتور (I) را با استفاده از فرمول های زیر محاسبه کنید:

برای موتورهای سه فاز:

P = √3 × V × I × Cosφ × η

که از آن می توانیم جریان I را استخراج کنیم:

I = P ÷ (√3 × V × Cosφ × η)

در این فرمول:

• P: توان موتور بر حسب وات
• V: ولتاژ خط بر حسب ولت (برای موتورهای سه فاز)
• I: جریان نامی موتور بر حسب آمپر
• Cosφ: ضریب توان (معمولا 0.8 تا 0.85 برای موتورهای صنعتی)
• η: بازده موتور (معمولا 0.8 تا 0.9 برای موتورهای صنعتی)

برای موتورهای تک فاز:

P = V × I × Cosφ × η

که از آن می توانیم جریان I را استخراج کنیم:

I = P ÷ (V × Cosφ × η)

گام سوم: انتخاب رده بهره برداری مناسب

پس از محاسبه جریان نامی، باید رده بهره برداری کنتاکتور را با توجه به نوع بار موتور انتخاب کنید. همانطور که پیشتر گفته شد:

• برای موتورهای قفس سنجابی با قطع و وصل عادی در حین کار: رده AC-3. کنتاکتوری را انتخاب کنید که جریان AC-3 آن برابر یا کمی بیشتر از جریان نامی محاسبه شده باشد.
• برای موتورهایی که نیاز به قطع و وصل مکرر در لحظه استارت (اینچینگ) یا چپ گرد-راست گرد دارند: رده AC-4. در این حالت، کنتاکتور باید ۱ تا ۲ رنج بالاتر از جریان نامی موتور انتخاب شود تا بتواند تنش های بالای ناشی از این نوع کارکرد را تحمل کند.

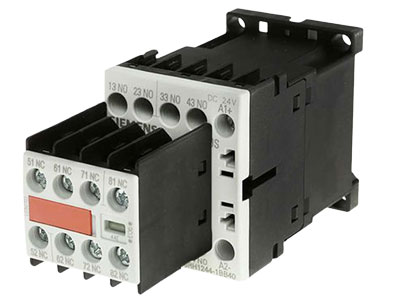

گام چهارم: انتخاب ولتاژ بوبین و تیغه های کمکی

ولتاژ بوبین کنتاکتور باید با ولتاژ مدار فرمان شما مطابقت داشته باشد. این ولتاژ معمولا ۲۲۰ ولت AC، ۱۱۰ ولت AC، یا ۲۴ ولت DC است، اما ولتاژهای دیگری مانند ۴۸ ولت DC یا ۳۸۰ ولت AC نیز موجود هستند. تیغه های کمکی (Auxiliary Contacts) نیز برای استفاده در مدار فرمان (مانند اینترلاک، سیگنال دهی یا راه اندازی مراحل بعدی) انتخاب می شوند. تعداد و نوع (باز یا بسته) این کنتاکت ها باید با نیازهای سیستم کنترل شما مطابقت داشته باشد.

راه اندازی مستقیم (Direct-on-Line)

این ساده ترین و رایج ترین روش راه اندازی موتور است که در آن، موتور مستقیما به شبکه برق وصل می شود. در این روش، کنتاکتور وظیفه قطع و وصل مستقیم جریان را بر عهده دارد. چالش اصلی در راه اندازی مستقیم، جریان هجومی بالایی است که موتور در لحظه استارت می کشد (۵ تا ۷ برابر جریان نامی). کنتاکتور باید از نوع AC-3 باشد و توانایی تحمل این جریان های لحظه ای را داشته باشد. این روش برای موتورهای با توان پایین تا متوسط مناسب است، اما برای موتورهای بزرگ تر می تواند باعث افت ولتاژ در شبکه و استرس مکانیکی روی موتور شود.

راه اندازی ستاره-مثلث

راه اندازی ستاره-مثلث یک روش متداول برای کاهش جریان راه اندازی موتورهای سه فاز است. در این روش، موتور ابتدا به صورت ستاره وصل می شود (جریان کمتر) و پس از رسیدن به سرعت مشخص، به صورت مثلث تغییر اتصال می دهد (جریان نامی). این روش نیاز به سه کنتاکتور دارد: یک کنتاکتور اصلی، یک کنتاکتور ستاره و یک کنتاکتور مثلث. انتخاب کنتاکتورها در این روش کمی پیچیده تر است؛ کنتاکتور اصلی و کنتاکتور مثلث باید جریان خط را تحمل کنند، در حالی که کنتاکتور ستاره جریان فاز را تحمل می کند. برای این روش، کنتاکتورهای AC-3 با در نظر گرفتن ضرایب مربوط به جریان خط و فاز انتخاب می شوند.

استفاده از سافت استارتر و اینورتر

سافت استارترها و اینورترها (درایوهای فرکانس متغیر) روش های پیشرفته تری برای راه اندازی و کنترل موتور هستند که جریان راه اندازی را به طور قابل توجهی کاهش می دهند. در این سیستم ها، کنتاکتور معمولا برای ایزوله کردن موتور از شبکه در زمان توقف یا به عنوان یک قطع کننده اضطراری استفاده می شود. از آنجا که سافت استارتر و اینورتر خود وظیفه مدیریت جریان راه اندازی را بر عهده دارند، کنتاکتور مورد استفاده در این مدارها ممکن است با جریان نامی موتور یا حتی کمی پایین تر (در برخی موارد خاص) انتخاب شود، زیرا پیک های جریان توسط این تجهیزات کنترل می شوند. انتخاب کنتاکتور در این حالت بیشتر به بحث حفاظت و ایمنی کلی مدار مربوط می شود تا صرفا مدیریت جریان راه اندازی.

توضیحات جدول:

• این جدول برای موتورهای سه فاز با ولتاژ ۳۸۰ ولت و رده بهره برداری AC-3 (کاربردهای عمومی) تهیه شده است.
• جریان نامی موتور بر اساس ضریب توان و بازده میانگین (حدود ۰.۸) محاسبه شده است.
• همیشه کنتاکتوری را انتخاب کنید که جریان نامی آن (AC-3) برابر یا کمی بیشتر از جریان نامی موتور باشد.
• در صورت استفاده از روش راه اندازی ستاره-مثلث یا کارکرد اینچینگ (AC-4)، باید ضرایب افزایش جریان را در نظر گرفت و کنتاکتور را با رنج بالاتری انتخاب کرد.

یکی از اصلی ترین دلایل خرابی کنتاکتورها، به خصوص پدیده چسبیدن کنتاکتور (Welding of Contacts)، انتخاب نادرست رده بهره برداری و یا جریان نامی پایین تر از حد مورد نیاز است. وقتی کنتاکتور برای جریانی کمتر از جریان واقعی موتور انتخاب می شود، یا در شرایطی مانند اینچینگ (AC-4) از کنتاکتور AC-3 استفاده می گردد، کنتاکت ها در حین قطع و وصل تحت تنش های حرارتی و مکانیکی بسیار بالایی قرار می گیرند. این تنش ها باعث ایجاد قوس الکتریکی شدید و فرسایش زودرس کنتاکت ها می شود. در نهایت، حرارت و قوس به حدی می رسد که سطح کنتاکت ها ذوب شده و به هم جوش می خورند، که نتیجه آن چسبیدن کنتاکتور است. در این حالت، کنتاکتور حتی پس از قطع فرمان بوبین، همچنان جریان را به موتور می رساند که می تواند منجر به آسیب جدی به موتور یا حتی حوادث ایمنی شود.

سایر اشتباهات رایج شامل موارد زیر است:

• عدم توجه به ولتاژ بوبین:انتخاب بوبین با ولتاژ نامناسب برای مدار فرمان می تواند باعث سوختن بوبین یا عدم عملکرد صحیح کنتاکتور شود.
• نادیده گرفتن شرایط محیطی:استفاده از کنتاکتورهای معمولی در محیط های با رطوبت بالا، گرد و غبار زیاد یا مواد خورنده، عمر مفید آنها را به شدت کاهش می دهد.
• عدم استفاده از حفاظت مناسب:کنتاکتور به تنهایی محافظت کاملی از موتور ارائه نمی دهد. عدم استفاده از رله های اضافه بار (بی متال) یا کلیدهای محافظ موتور (MPCB) در کنار کنتاکتور، موتور را در برابر جریان های بیش از حد آسیب پذیر می کند.
• خرید محصولات تقلبی یا بی کیفیت:یکی از راه های کاهش ریسک خرابی، استفاده از برندهایی است که سابقه طولانی در تولید تجهیزات برق صنعتی دارند. برندهایی مانند کنتاکتور زیمنس به دلیل کیفیت ساخت، دوام بالا و تطابق با استانداردهای بین المللی، در بسیاری از پروژه های صنعتی و سیستم های کنترل موتور مورد استفاده قرار می گیرند. البته حتی در انتخاب برندهای معتبر نیز باید به اصالت کالا، مشخصات درج شده روی محصول و تطابق آن با نیازهای مدار توجه شود؛ زیرا نمونه های تقلبی می توانند عملکرد سیستم را با مشکل مواجه کنند.

1. انتخاب صحیح از ابتدا:همانطور که بارها تاکید شد، مهم ترین عامل در عمر کنتاکتور، انتخاب صحیح آن از ابتدا بر اساس توان، جریان، ولتاژ و رده بهره برداری است. هرگز از کنتاکتوری با رنج کمتر از نیاز استفاده نکنید.

2. نصب صحیح و استاندارد:کنتاکتور باید در محیطی تمیز، خشک و با تهویه مناسب نصب شود. اطمینان حاصل کنید که ترمینال ها به درستی و محکم بسته شده اند تا از ایجاد نقاط داغ و مقاومت اضافی جلوگیری شود.

3. حفاظت اضافه بار:همیشه از یک رله اضافه بار حرارتی (بی متال) یا یک کلید محافظ موتور (MPCB) مناسب در کنار کنتاکتور استفاده کنید. این تجهیزات، موتور و کنتاکتور را در برابر جریان های بیش از حد و اضافه بار محافظت می کنند.

4. کنترل ولتاژ بوبین:اطمینان حاصل کنید که ولتاژ تغذیه بوبین در محدوده مجاز کنتاکتور قرار دارد. نوسانات ولتاژ می تواند باعث داغ شدن بوبین و خرابی زودرس آن شود. در سیستم های حساس، استفاده از بوبین های الکترونیکی (در کنتاکتورهای جدید) که در برابر نوسانات مقاوم ترند، توصیه می شود.

5. بازرسی و نگهداری منظم:کنتاکتورها به خصوص در محیط های صنعتی، نیاز به بازرسی دوره ای دارند. بررسی کنتاکت ها از نظر فرسایش، تمیز کردن گرد و غبار و اطمینان از عملکرد مکانیکی صحیح، می تواند به افزایش عمر آنها کمک کند. در صورت مشاهده علائم فرسایش شدید، باید کنتاکتور تعویض شود.

6. کاهش تعداد قطع و وصل های غیرضروری:هر بار قطع و وصل کنتاکتور، باعث فرسایش کنتاکت ها می شود. تا حد امکان، از قطع و وصل های مکرر و غیرضروری پرهیز کنید، به خصوص در بارهایی با جریان بالا.

7. استفاده از سرکوب کننده ولتاژ (Snubber) برای بارهای سلفی: در برخی موارد، برای افزایش عمر کنتاکت ها، به خصوص در مدارهای DC یا مدارهای با بارهای سلفی زیاد، می توان از سرکوب کننده های ولتاژ (مانند RC Snubber) استفاده کرد تا قوس الکتریکی در زمان قطع کاهش یابد.

با رعایت این نکات، می توانید اطمینان حاصل کنید که کنتاکتورهای شما برای مدت زمان طولانی و با اطمینان کامل به کار خود ادامه می دهند و از بروز مشکلات و هزینه های ناخواسته جلوگیری می کنید.
